>>>干為門禁系統>>>門禁一體機：GW169 |
|
| |
| 產品名稱：門禁一體機 |
| 產品型號：GW169 |
| |
| 操作簡單，發卡機制作用戶卡，計時，計次 |
| 門禁機的三款外觀如下：A款，B款，C款 |
| |
| 產品名稱 |
門禁一體機 |
門禁一體機 |
門禁一體機 |
| 產品圖片 |
 |
 |
 |
| ? |
點擊圖片欣賞大圖 |
點擊圖片欣賞大圖 |
點擊圖片欣賞大圖 |
| 產品型號 |
GW169A |
GW169B |
GW169C |
| 大小尺寸 |
115 * 75 * 21 mm |
115 * 75 * 21 mm |
121 * 84 * 22 mm |
| 顏色 |
銀灰/深灰 |
銀灰/深灰 |
黑色 |
|
| |
| 產品介紹 |
| |
| 寫卡脫機使用，建立黑名單 |
門禁一體機讀寫IC卡第九扇區數據；
感應距離5-10CM。 |
1. 識別速度超高；
2. 極高的防沖突性，可同時識別超過200個標識；
3. 定向型讀寫器的讀寫角度可人為調整，范圍達360°；
4. 讀寫器不受金屬干擾，無需特定非金屬機箱固定；
5. 高可靠性，適應工業(如工礦)環境；
6. 高抗干擾性，對現場各種干擾源無特殊要求，優秀的防雷設計；
7. IC卡和讀寫器之間可實現雙向高速數據交換，數據安全得到充分保障；
8. IC卡的射頻發射率和功耗極低，無輻射，更健康，更安全； |
| |
| 應用范圍：門禁控制系統，對講門禁系統，呼梯型電梯系統 |
| |
| ·產品概述 |
| GW169門禁控制器由主控板、狀態指示燈、塑膠外殼、開關電源等組成的一門控制器。可管理相對獨立的一個通道（門），產品采用標準結構設計，利用感應式智能卡的方便性、唯一性，結合電控鎖、門磁感應開關、等設備，并配合管理軟件，共同組成了智能化的出入口控制管理系統。該產品采用讀寫IC卡內控制信息進行控制，既免除了聯網型門禁的煩瑣布線，又可控制用戶卡的有效期，同時可采用電腦管理用戶信息，方便簡捷。 |
| |
| 一、產品特點 |
| |
| 該產品系針對大型聯網型控制器人員管理方便，但系統布線工作量大，造價高及非聯網型門禁安裝簡便，成本低，但人員授權管理困難的特點，滿足中小用戶經濟實用，又有一定的人員管理功能的使用需求，采用主控制器+嵌入讀卡器的非聯網門禁通用結構設計，利用讀寫IC卡中控制信息的方式進行人員授權控制，免除主控制器與管理電腦之間的通訊布線，提高了經濟實用性及靈活性。采用上述的結構設計，具有結構簡單，方便施工安裝的特點。可滿足用戶簡單的門禁出入控制及必要的人員授權控制，不保留進出刷卡記錄。 |
| |
| ·多重防護： |
控制器電源輸入具有過流、過壓、反向接入保護
輸入、輸出接口具有光電隔離保護 |
| |
| 二、產品功能 |
| ·開門方式靈活： |
| 具有雙向刷卡開門、單向刷卡開門、按鈕開門等多種開門方式 |
| |
| 三、基本參數 |
| ·性能參數： |
可控門數： 1 門 識別方向： 單向（進出雙向，外接讀卡器）
發卡數量： 無限制 事件記錄： 無
數據存儲： 數據可保存100年 識別卡種： IC卡
讀卡速度： 小于0.1秒,支持多種維根格式讀卡器 刷卡間隔： 小于0.5秒?
通訊方式： 無 狀態指示： 工作、讀卡狀態指示 |
| |
| ·電氣參數： |
工作電源：7～35VDC 功耗1W?
工作電流：小于150mA（不含驅動電鎖及讀卡器） |
| |
| ·物理參數： |
工作溫度： -20℃～70℃ 相對濕度： 0～95%無冷凝
接線方式： 接線端子 安裝型式： 塑膠外殼明裝
物理尺寸： 121 X 84 X 22 mm； 整機質量： 0.2㎏ |
| |
| 常規配置： |
每個門的配置
1、單門門禁控制器SW169C, 1 臺
2、電鎖 電插鎖/磁力鎖/電控鎖, 1 把
3、電源 DC12V, 1 個
4、出門按鈕， 1 個 |
發卡部分
5、專用發卡器 RC8008, 1 臺?
7、門禁管理軟件 ,1 套
8、管理電腦, 1 臺 |
| |

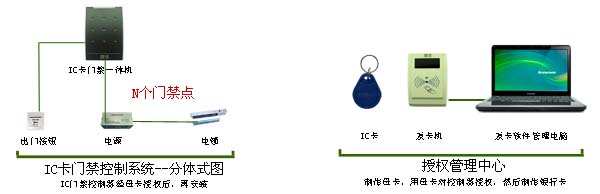

| IC卡門禁系統工作原理示意圖--門禁一體機 |
 |
 |
| 門禁控制單元 |
發卡系統 |
|
| |
 |
| |
| 產品名稱：門禁發卡機 |
| 產品型號：RC8008 |
| |
點擊圖片欣賞大圖 |
門禁是讀寫IC卡第九扇區資料 |
| |
Mifare可讀寫發卡器：
USB輸出：
USB取電：
感應距離4~8cm |
|
| |
| 門禁一體機系列產品 |
| |
|
| |
|
| |
